国产精品视频xxxx_欧美高清视频在线_国内精品久久久久久_成人天堂噜噜噜_国产日韩欧美另类_国产精品日韩专区_久久久久久久久国产_国产精品入口夜色视频大尺度_久久久久免费精品国产_久久久噜噜噜久久久

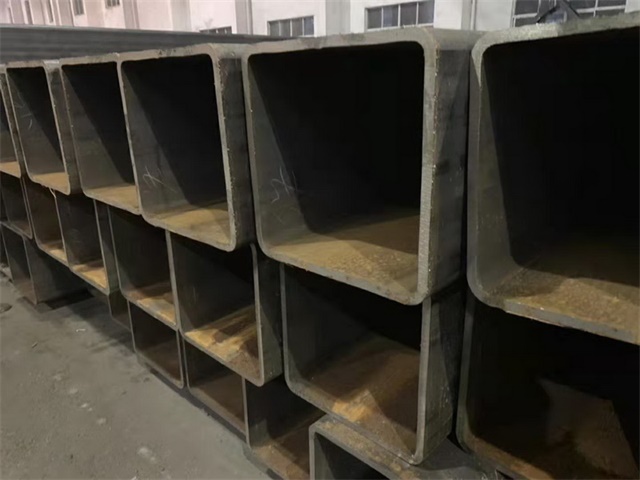

　　大口徑矩形管(通常指邊長≥200mm，如200×100mm、300×200mm等)的成型工藝，核心是通過焊接或冷彎/熱彎將鋼板加工為矩形截面，主要分為焊接成型和無縫成型兩大技術(shù)路線，具體做法因工藝不同而差異顯著。

　　一、主流成型工藝：焊接成型(應(yīng)用最廣泛)

　　焊接成型是大口徑矩形管的主要生產(chǎn)方式，通過將鋼板卷曲、焊接成矩形，適用于批量生產(chǎn)，成本較低，具體流程分3步：

　　1. 原料預(yù)處理

　　選用Q235B、Q345B等材質(zhì)的熱軋鋼板(厚度通常316mm，根據(jù)矩形管壁厚需求確定)，先通過開平機(jī)將卷板展平，再按矩形管周長(長+寬)×2的尺寸裁剪成條形鋼板，同時(shí)去除鋼板邊緣的毛刺和氧化皮，避免焊接時(shí)產(chǎn)生缺陷。

　　2. 冷彎/熱彎成型

　　冷彎成型：適用于厚度≤8mm的鋼板，通過連續(xù)式冷彎機(jī)組，將條形鋼板逐步壓彎成“U”型，再進(jìn)一步壓合成“矩形”，過程在常溫下進(jìn)行，能保證截面尺寸精度，但厚鋼板易出現(xiàn)回彈，需通過模具校準(zhǔn)。

　　熱彎成型：適用于厚度>8mm或材質(zhì)較硬的鋼板，先將鋼板加熱至8001000℃(塑性最佳溫度區(qū)間)，再用模具壓彎成矩形截面，可減少厚板成型難度，但需控制冷卻速度，避免截面變形。

　　3. 焊接與精整

　　焊接：對(duì)成型后的矩形管接縫處進(jìn)行焊接，大口徑管常用埋弧焊(焊縫強(qiáng)度高、成型美觀)或氣體保護(hù)焊(效率高)，焊接后需去除焊渣，檢查焊縫是否有裂紋、氣孔等缺陷。

　　精整：通過矯直機(jī)修正矩形管的彎曲變形，保證直線度;對(duì)表面進(jìn)行打磨、除銹(若需防腐，可進(jìn)一步做鍍鋅或噴漆處理);最后按定尺(如6米、9米)切斷，完成成品。

　　二、特殊成型工藝：無縫成型(高精度需求)

　　無縫大口徑矩形管較少見，主要用于對(duì)強(qiáng)度、密封性要求極高的場(chǎng)景(如高壓管道)，工藝難度大、成本高，核心做法是：

　　1. 管坯制備

　　以大口徑無縫鋼管(如外徑300500mm)為原料，通過加熱爐將管坯加熱至12001300℃(奧氏體化溫度)，使其具備良好的塑性。

　　2. 擠壓成型

　　用專用擠壓模具將加熱后的無縫鋼管坯壓制成矩形截面，過程中需控制擠壓速度和壓力，避免管坯開裂;若截面尺寸較大，需分多次擠壓逐步成型，每次擠壓后進(jìn)行退火處理(消除內(nèi)應(yīng)力)。

　　3. 后續(xù)加工

　　擠壓后的無縫矩形管需通過定徑機(jī)校準(zhǔn)外徑尺寸，確保精度;再進(jìn)行冷卻、矯直、探傷檢測(cè)(如超聲波檢測(cè)內(nèi)部缺陷)，最后切斷、表面處理，完成生產(chǎn)。

　　三、關(guān)鍵工藝控制點(diǎn)(保證質(zhì)量)

　　1. 尺寸精度控制

　　冷彎成型時(shí)，需定期調(diào)整冷彎機(jī)組的軋輥間距，避免因鋼板回彈導(dǎo)致矩形管邊長、壁厚偏差;熱彎或擠壓成型后，需用激光測(cè)徑儀檢測(cè)截面尺寸，偏差需控制在±0.5mm以內(nèi)(符合GB/T 6728標(biāo)準(zhǔn))。

　　2. 焊接質(zhì)量保障

　　焊接前需預(yù)熱鋼板(尤其是厚板，預(yù)熱溫度80150℃)，減少焊接應(yīng)力;焊接后進(jìn)行探傷檢測(cè)，確保焊縫合格率≥99%，避免后期使用時(shí)出現(xiàn)滲漏或斷裂。

　　3. 防止變形開裂

　　熱加工(熱彎、擠壓)后，需采用緩冷方式(如埋入保溫棉)冷卻，避免因冷卻過快導(dǎo)致鋼材內(nèi)部產(chǎn)生裂紋;冷加工后若出現(xiàn)加工硬化，需進(jìn)行退火處理(溫度600700℃)，恢復(fù)塑性。

　　要不要我?guī)湍阏硪环荽罂趶骄匦喂芎附映尚团c無縫成型的工藝對(duì)比表，包括適用場(chǎng)景、成本、精度等維度，方便你根據(jù)需求選擇工藝?
